1. 耐腐蝕性能
- 陶瓷密封面：采用氧化鋁陶瓷，硬度高且耐酸堿腐蝕(PH1-14)
- 閥體材質：碳鋼襯膠/不銹鋼可選，適應不同腐蝕環境
- 介質兼容：應對強酸、強堿、鹽溶液及各類化學介質

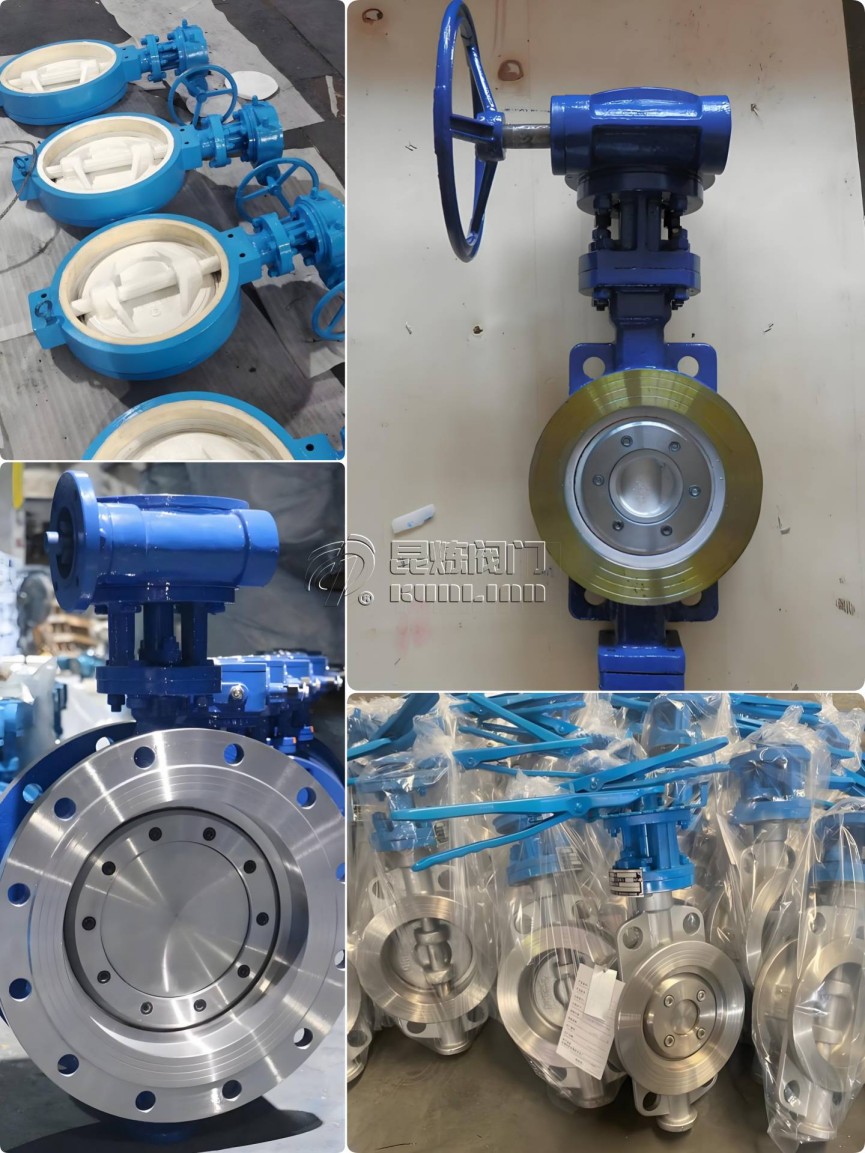

手動對夾陶瓷蝶閥是一款為酸堿鹽介質、紙漿污水處理及礦業灰渣輸送等特殊工況設計的閥門。該產品采用陶瓷密封面與金屬閥體復合結構，具有PN10～16壓力等級，通過0°-90°旋轉手柄實現流量控制。其緊湊的對夾式設計特別適用于空間受限的管道系統，同時可選配法蘭式連接應對不同安裝需求。
| 特性 | 對夾式蝶閥 | 法蘭式蝶閥 |
|---|---|---|
| 結構 | 緊湊輕便 | 結構穩固 |
| 重量 | 減輕30%-50% | 標準重量 |
| 安裝 | 需配對夾法蘭 | 直接法蘭連接 |
| 成本 | 經濟實惠 | 相對較高 |
| 維護 | 拆卸簡便 | 需拆除螺栓 |
| 適用場景 | 空間受限場合 | 高壓大口徑管道 |
| 參數名稱 | 技術指標 |
|---|---|
| 公稱通徑 | DN50-DN600 |
| 壓力等級 | PN10/PN16 |
| 連接方式 | 對夾式/法蘭式 |
| 閥體材質 | WCB/CF8/襯膠 |
| 密封材料 | 氧化鋁陶瓷 |
| 操作方式 | 手動蝸輪/手柄 |
| 泄漏等級 | ANSI Class IV |
A：安裝時需注意：(1)確保管道法蘭面平整清潔；(2)閥門與管道需同軸對中；(3)按對角線順序逐步擰緊螺栓；(4)安裝后需進行全開全關測試。
A：采用三項技術：(1)特殊彈性閥座設計補償熱變形；(2)金屬與陶瓷采用梯度過渡層；(3)高溫型采用特殊合金閥桿，確保在250℃下仍能靈活操作。
A：針對紙漿特點：(1)流線型閥板設計減少介質滯留；(2)閥桿特殊拋光處理；(3)可選配自清潔刮刀裝置；(4)閥板邊緣倒圓角處理。
A：選擇依據：(1)手動適用于不頻繁操作、小口徑場合；(2)大口徑或遠程控制建議選配蝸輪箱；(3)自動化系統可加裝氣動/電動執行機構；(4)危險區域建議使用防爆型執行器。
