Q941TC電動陶瓷球閥

Q941TC電動陶瓷球閥介紹

Q941TC電動陶瓷球閥的襯套、球體、閥座采用復合工程陶瓷，適用于不同的酸、堿、鹽類氣/液流體，陶瓷硬密封結構適用于含軟/硬質顆粒、纖維狀介質環境。

技術特性 Technical Characteristics

配置及特點

• 驅動：電動（開關型/調節/防爆/IP68防水）
• 耐受：耐（腐蝕、高溫、磨損及沖蝕）
• 應用：石化、冶金、造紙、電站、煉油
• 適用：酸堿鹽氣/液體、蒸汽和顆粒泥漿
• 陶瓷材料：隔熱性、化學穩定性好，熱膨脹小
• 球體：Zr02陶瓷、自潤滑性

參數范圍

• 溫度范圍：≤200℃
• 公稱壓力：1.6MPa
• 介質接觸：結構陶瓷
• 洛氏硬度：HRC88
• 使用壽命：＞鈦合金和蒙乃爾閥
• 閥體動作：開/關

零件明細 Parts Details

序號	名稱	材料	序號	名稱	材料
1	左右體	WCB	8	填料	PTFE
2	閥體	WCB	9	填料壓蓋	2Cr13
3	襯套	復合工程陶瓷	10	支架	Q235
4	球體	復合工程陶瓷	11	電動裝置	組合件
5	閥座	復合工程陶瓷	12	螺柱	35
6	閥桿	2Cr13	13	螺母	25
7	墊片	石墨

應用規范 Application Specifications

標準

• 設計：JB/T 12224
• 結構長度：GB/T 12221
• 法蘭尺寸：GB/T 9113.1
• 檢驗與試驗：JB/T 9092
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T 12230
• 標志：GB/T 12220

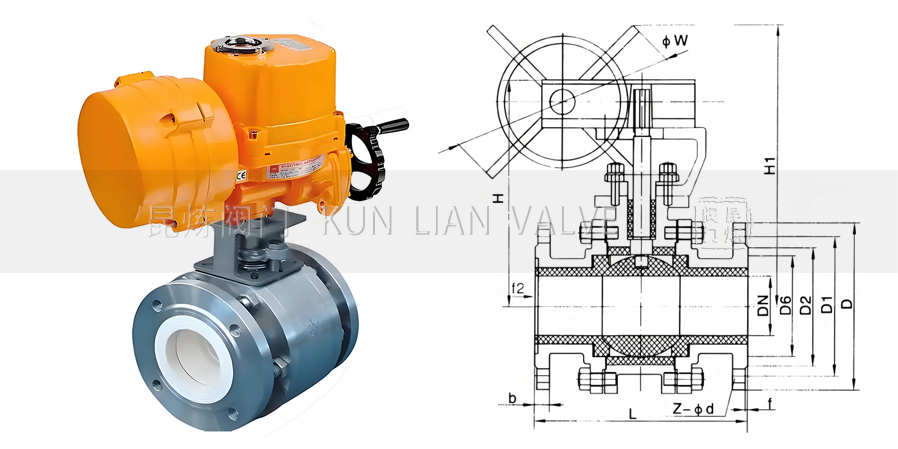

結構圖Structural Diagram

主要外形尺寸 External Dimensions

DN	PN（Mpa）	L	D	D1	D2	b	f	z-φd
15	1.6	130	95	95	45	14	2	4-14
20		130	105	75	55	14	2	4-14
25		140	115	85	65	14	2	4-14
32		165	140	100	78	16	2	4-18
40		165	150	110	85	16	3	4-18
50		203	165	125	99	16	3	4-18
65		220	185	145	118	18	3	4-18
80		241	200	160	132	20	3	8-18
100		305	220	180	156	20	3	8-18
125		356	250	210	185	22	3	8-18
150		394	285	240	211	24	3	8-23
200		457	340	295	265	26	3	12-23

獲取Q941TC-電動陶瓷球閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

Q941TC-電動陶瓷球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
