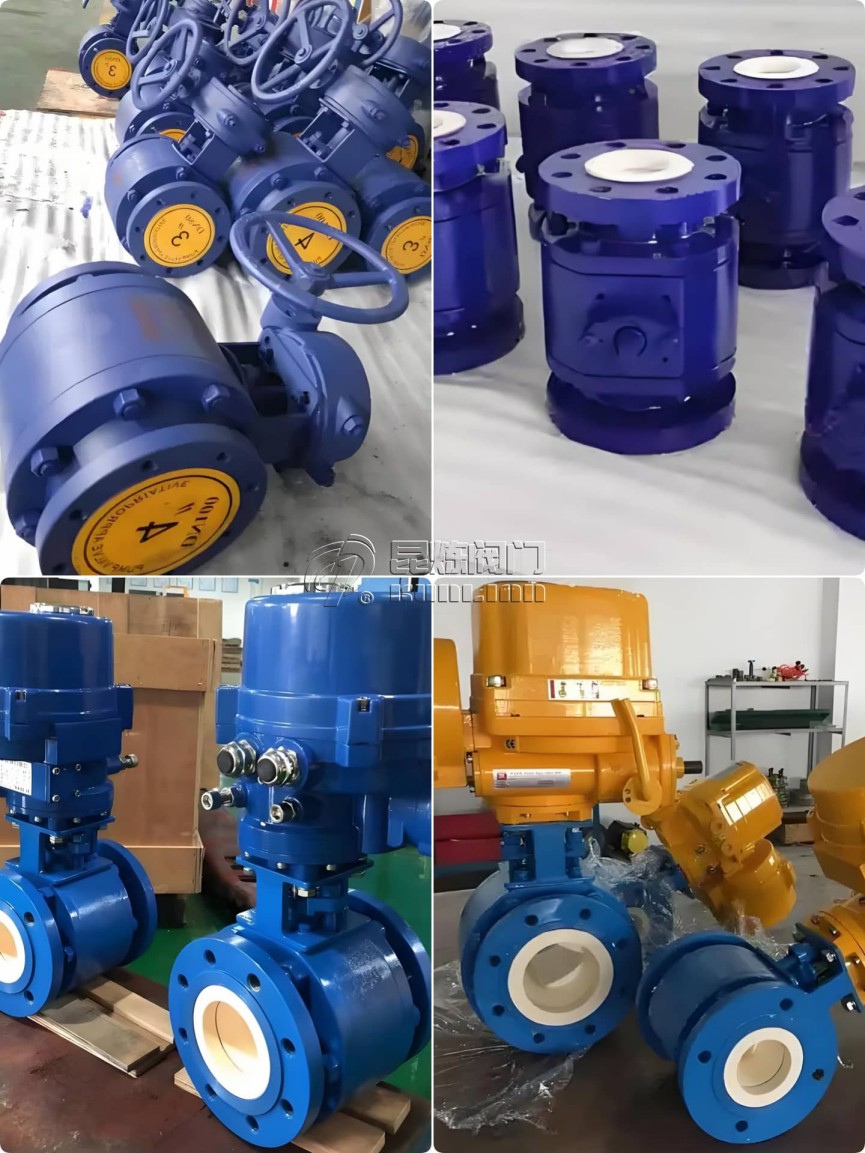

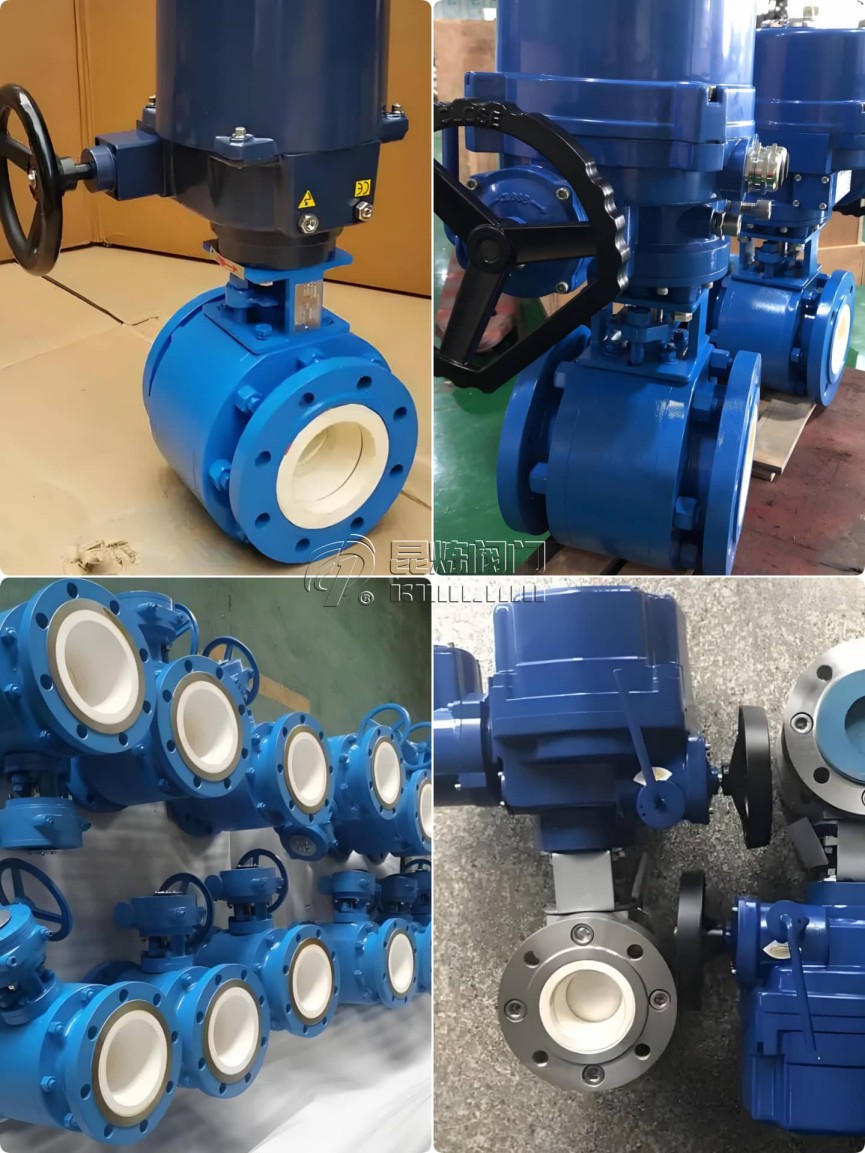

電動陶瓷球閥 | 抗顆粒沖刷設計 | 含固體顆粒流體控制

1.1 陶瓷材料體系

電動陶瓷球閥經常采用三種陶瓷材料：

• 氧化鋁陶瓷（Al₂O₃）：基礎型材料，維氏硬度達HV1600
• 氮化硅陶瓷（Si₃N₄）：斷裂韌性6-8MPa·m1/2，抗熱震性能良好
• 復合陶瓷材料：采用馬氏體相變?cè)鲰g技術，通過ZrO₂相變吸收沖擊能量

1.2 密封技術

2.1 驅動技術

• 齒輪傳動優化：采用行星齒輪減速，傳動效率提高
• 智能電機控制：內置編碼器，定位精度±1°
• 過載保護：扭矩傳感器實時監測，自動切斷保護

2.2 自動化集成方案

graph TD
    A[PLC控制系統] --> B[電動執行器]
    B --> C[陶瓷球閥]
    C --> D[過程參數反饋]
    D --> A
    A --> E[遠程監控平臺]


控制參數：

• 開關時間：10-60秒可調
• 行程精度：±0.5%FS
• 重復定位精度：±0.1%

3.1 特殊工況解決方案

• 石油化工：耐酸腐蝕特殊閥體設計
• 電廠脫硫：雙相流防氣蝕結構
• 礦山礦漿：全通徑設計，流速≥3m/s
• 氣力輸送：防靜電陶瓷涂層

3.2 環保領域

• 水處理系統：無金屬離子析出，符合飲用水標準
• 智能灌溉：低功耗電動執行器，太陽能供電
• 灰渣處理：耐溫650℃高溫型設計

Q1：如何選擇適合的陶瓷材料？

氧化鋁陶瓷適用于大多數酸堿介質；氮化硅適合含硬質顆粒工況；對熱循環工況應選擇相變?cè)鲰g陶瓷。建議進行材料試驗驗證。

Q2：電動執行器如何匹配陶瓷閥門？

需考慮：①啟閉扭矩要求；②速度控制需求；③環境防護等級。建議執行器扭矩留有30%余量。

Q3：如何處理高濃度顆粒介質？

推薦：①全通徑設計；②流速≥2m/s防沉積；③定期旋轉防結垢；④選用Si₃N₄陶瓷。

Q4：電動陶瓷閥的維護要點？

關鍵點：①每年檢查密封狀態；②每季度潤滑傳動部件；③定期測試開關特性；④保持電氣連接干燥。
