H76W-16P對夾雙瓣止回閥

<產品信息>
產品型號：H76W-16P
產品口徑：DN50-DN1200
壓力等級：1.0-160Mpa
產品材質：碳鋼、不銹鋼

18121388846
cnklfm@163.com
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供對夾雙瓣止回閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

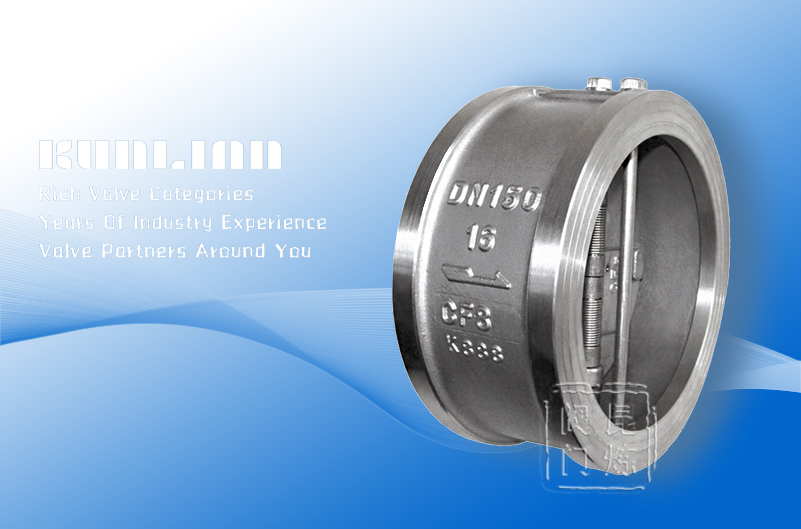

H76W-16P對夾雙瓣止回閥介紹

H76W-16P對夾雙瓣止回閥是針對傳統使用的H44W旋啟式止回閥的具有體積較大，閥門關閉時水錘壓力較高，安裝尺寸大等問題。H76W-16P對夾雙瓣止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，動作靈敏、密封性能好，閥瓣行程短、整體結構簡單緊湊等特點。

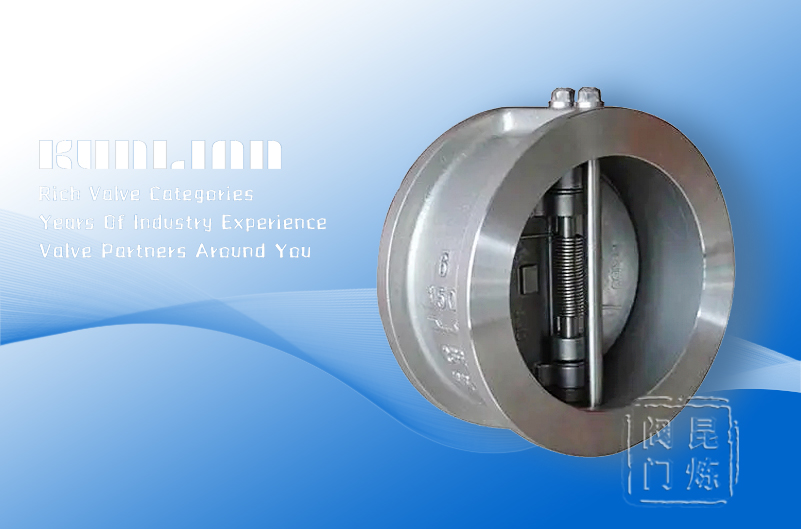

H76W-16P對夾雙瓣止回閥組成

H76W-16P對夾雙瓣止回閥由閥體、閥瓣、閥桿及彈簧等零件組成。閥瓣為兩個半圓，且采用彈簧復位，密封面可為本體堆焊材料或襯橡膠，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可減少水錘現象。H76W-16P對夾雙瓣止回閥可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種流體介質。

H76W-16P對夾雙瓣止回閥應用范圍

H76W-16P對夾雙瓣止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN40～DN1500、 NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業。

H76W-16P對夾雙瓣止回閥技術參數

公稱通徑	DN(mm)	DN50~DN1200
公稱壓力	PN(MPa)	1.0MPa	1.6MPa	2.5MPa	4.0MPa
試驗壓力	強度試驗	1.5MPa	2.4MPa	3.75MPa	6.0MPa
試驗壓力	密封試驗	1.1MPa	1.76MPa	2.75MPa	4.4MPa
適用介質	水、蒸汽、油品、污水、酸堿類
適用溫度	橡膠密封面（X）-20℃~120℃ 合金鋼密封面（H）主體碳鋼-29℃~425℃ 不銹鋼主體用于酸類介質-29℃~200℃

H76W-16P對夾雙瓣止回閥部件材質

閥體	鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
閥板	鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
密封圈	橡膠、不銹鋼、合金鋼
彈簧	60Si2Mn、3Cr13、17-7PH、INCONEL

H76W-16P對夾雙瓣止回閥結構特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；

2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；

3、閥瓣關閉快速，水錘壓力小；

4、水平管道或垂直管道均可使用，安裝方便；

5、流道通暢、流體阻力小；

6、動作靈敏、密封性能好；

7、閥瓣行程短、關閥沖擊力小；

8、整體結構、簡單緊湊、造型美觀；

9、使用時間長。

H76W-16P對夾雙瓣止回閥標準規范

設計制造標準：JB/T 8937、API594、API6D

結構長度標準：API594、API6D、DIN 3202、JB/T 8937、GB/T 12221-2005

連接法蘭標準：JB/T74~90、GB/T9112~9124、HG 20592~20635、SH 3406、ANSIB16.5、DIN 2543~2548、GB/T13402、API 605、ASME B 16.47、GB/T 9113

壓力溫度等級：ANSI B16.34、DIN 2401、GB/T 9124、HG 20604、HG 20625、SH 3406、JB/T74、GB/T 12224-2005

試驗檢驗標準：API 598、JB/T 9092、GB/T 13927-2008

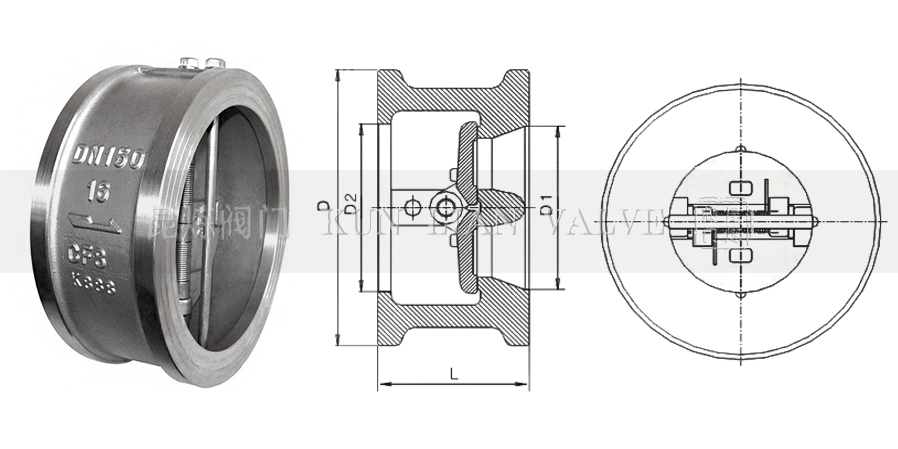

H76W-16P對夾雙瓣止回閥結構圖

H76W-16P對夾雙瓣止回閥結構圖- 上海昆煉閥門制造有限公司

H76W-16P對夾雙瓣止回閥尺寸

壓力等級	通徑DN	尺寸				管道法蘭（參考）
壓力等級	通徑DN	L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓孔直徑	螺栓直徑	螺栓長度
PN10	50	60	108	51	55	125	4	18	M16	150
	65	67	128	65	68	145	8	18	M16	155
	80	73	142	80	85	160	8	18	M16	160
	100	73	162	102	108	180	8	18	M16	165
	125	86	192	127	130	210	8	18	M16	180
	150	98	218	152	165	240	8	22	M20	205
	200	127	273	203	220	295	8	22	M20	235
	250	146	328	254	270	350	12	22	M20	255
	300	181	378	305	320	400	12	22	M20	290
	350	184	438	337	350	460	16	22	M20	295
	400	191	489	387	400	515	16	26	M24	310
	450	203	539	438	438	565	20	26	M24	325
	500	219	594	495	495	620	20	26	M24	345
	600	222	696	595	595	725	20	30	M27	355
	700	305	811	685	685	840	24	30	M27	440
	800	305	918	780	780	950	24	33	M30	450
	900	368	1018	875	875	1050	28	33	M30	520
	1000	432	1124	975	975	1160	28	36	M33	590
	1200	524	1340	1165	1165	1380	32	39	M36	695

壓力等級	通徑DN	尺寸				管道法蘭（參考）
壓力等級	通徑DN	L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓孔直徑	螺栓直徑	螺栓長度
PN16	50	60	108	51	55	125	4	18	M16	150
	65	67	128	65	68	145	8	18	M16	155
	80	73	142	80	82	160	8	18	M16	160
	100	73	162	102	108	180	8	18	M16	165
	125	86	192	127	130	210	8	18	M16	180
	150	98	218	152	165	240	8	22	M20	205
	200	127	273	203	220	295	12	22	M20	235
	250	146	329	254	270	355	12	26	M24	265
	300	181	384	305	320	410	12	26	M24	305
	350	184	444	337	350	470	16	62	M24	310
	400	191	496	387	400	525	16	30	M27	330
	450	203	556	438	438	585	20	30	M27	345
	500	219	618	495	495	650	20	33	M30	370
	600	222	732	595	595	770	20	36	M33	380
	700	305	802	685	685	840	24	36	M33	470
	800	305	912	780	780	950	24	39	M36	475
	900	368	1012	875	875	1050	28	39	M36	545
	1000	432	1126	975	975	1170	28	42	M39	620
	1200	524	1340	1165	1165	1390	32	48	M45	735

壓力等級	通徑DN	尺寸				管道法蘭（參考）
壓力等級	通徑DN	L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓孔直徑	螺栓直徑	螺栓長度
PN25	50	60	108	51	55	125	4	18	M16	150
	65	67	128	65	68	145	8	18	M16	160
	80	73	142	80	82	160	8	18	M16	170
	100	73	168	102	108	190	8	22	M20	180
	125	86	194	127	130	220	8	26	M24	205
	150	98	224	152	165	250	8	26	M24	220
	200	127	284	203	220	310	12	26	M24	255
	250	146	341	254	270	370	12	30	M27	285
	300	181	401	305	320	430	16	30	M27	325
	350	184	458	337	350	490	16	33	M30	340
	400	191	515	387	400	550	16	36	M33	360
	450	203	565	438	438	600	20	36	M33	375
	500	219	622	495	495	660	20	36	M33	395
	600	222	732	595	595	770	20	39	M36	410
	700	305	831	685	685	875	24	42	M39	500
	800	305	942	780	780	990	24	48	M45	520
	900	368	1040	875	875	1090	28	48	M45	590
	1000	432	1155	975	975	1210	28	56	M52	675
	1200	524	1365	1165	1165	1420	32	56	M52	790

壓力等級	通徑DN	尺寸				管道法蘭（參考）
壓力等級	通徑DN	L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓孔直徑	螺栓直徑	螺栓長度
PN40	50	60	108	51	55	125	4	18	M16	150
	65	67	128	65	68	145	8	18	M16	160
	80	73	142	80	82	160	8	18	M16	170
	100	73	168	102	108	190	8	22	M20	180
	125	86	194	1277	130	220	8	26	M24	205
	150	98	224	152	165	250	8	26	M24	220
	200	127	291	203	220	320	12	30	M27	270
	250	146	353	254	270	385	12	33	M30	300
	300	181	418	305	320	450	16	33	M30	345
	350	222	475	337	343	510	16	36	M33	400
	400	232	547	387	400	585	16	39	M36	425
	450	264	572	438	438	610	20	39	M36	470
	500	292	626	495	495	670	20	42	M39	505
	600	318	745	595	595	795	20	48	M45	575

壓力等級	通徑DN	尺寸				管道法蘭（參考）
壓力等級	通徑DN	L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓孔直徑	螺栓直徑	螺栓長度
PN63	50	60	114	51	55	135	4	22	M20	RF 170 \ RTJ 185
	65	67	138	65	68	160	8	22	M20	RF 180 \ RTJ 195
	80	73	148	80	82	170	8	22	M20	RF 190 \ RTJ 205
	100	79	174	102	108	200	8	26	M24	RF 210 \ RTJ 225
	125	105	211	127	130	240	8	30	M27	RF 250 \ RTJ 265
	150	136	248	152	165	280	8	33	M30	RF 290 \ RTJ 305
	200	165	310	200	210	345	12	36	M33	RF 335 \ RTJ 350
	250	213	362	250	255	400	12	36	M33	RF 395 \ RTJ 410
	300	229	422	300	300	460	16	36	M33	RF 420 \ RTJ 435
	350	273	487	335	335	525	16	39	M36	RF 480 \ RTJ 495
	400	305	541	385	385	585	16	42	M39	RF 525 \ RTJ 540

壓力等級	通徑DN	尺寸				管道法蘭（參考）
壓力等級	通徑DN	L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓孔直徑	螺栓直徑	螺栓長度
PN100	50	60	120	51	55	145	4	26	M24	RF 185 \ RTJ 200
	65	67	144	65	68	170	8	26	M24	RF 195 \ RTJ 210
	80	73	154	80	82	180	8	26	M24	RF 205 \ RTJ 220
	100	79	181	102	108	210	8	30	M27	RF 225 \ RTJ 240
	125	105	218	127	130	250	8	33	M30	RF 265 \ RTJ 280
	150	136	258	152	165	290	12	33	M30	RF 305 \ RTJ 320
	200	165	324	200	210	360	12	36	M33	RF 355 \ RTJ 370
	250	213	392	250	255	430	12	39	M36	RF 425 \ RTJ 440
	300	229	456	300	300	500	16	42	M39	RF 465 \ RTJ 480
	350	273	510	335	335	560	16	48	M45	RF 535 \ RTJ 550
	400	305	570	385	385	620	16	48	M45	RF 585 \ RTJ 600

壓力等級	通徑DN	尺寸				管道法蘭（參考）
壓力等級	通徑DN	L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓孔直徑	螺栓直徑	螺栓長度
PN160	50	70	120	50	55	145	4	26	M24	RF 210 \ RTJ 225
	65	83	144	65	68	170	8	26	M24	RF 235 \ RTJ 250
	80	83	154	75	82	180	8	26	M24	RF 245 \ RTJ 260
	100	102	181	100	108	210	8	30	M27	RF 280 \ RTJ 295
	125	110	218	125	130	250	8	33	M30	RF 305 \ RTJ 320
	150	159	258	150	160	290	12	33	M30	RF 365 \ RTJ 385
	200	206	325	200	210	360	12	36	M33	RF 425 \ RTJ 445
	250	241	389	250	255	430	12	42	M39	RF 495 \ RTJ 515
	300	292	459	300	300	500	16	42	M39	RF 570 \ RTJ 600

H76W-16P對夾雙瓣止回閥安裝建議

1、對夾雙瓣止回閥不是切斷閥，并不能強制性密封，因此不能作為切斷閥使用；

2、在對夾雙瓣止回閥的進出口應安裝有切斷閥，方便檢修、維護、更換作業；

3、為了延長對夾雙瓣止回閥的使用，應將其安裝在離湍流源較遠的地方，以確保閥門處于穩定的流量中；

4、水平安裝時，應確保對夾雙瓣止回閥的銷垂直，不建議傾斜管道安裝；

5、垂直安裝時，建議流向為自下而上安裝對夾雙瓣止回閥，流向為自上而下時則不建議安裝，可在水平管道進行安裝；

6、對夾雙瓣止回閥應安裝在異徑管、膨脹管或彎管下游至少5個直徑處，以確保閥門處的流量得到充分發展，并將湍流降低；應安裝在彎管異徑管上游至少2個直徑處，以避免堵塞流量，這將導致閥門僅部分打開；當安裝在節流閥附近時，止回閥應安裝在節流閥門下游至少5個直徑處，或上游至少2個直徑處。

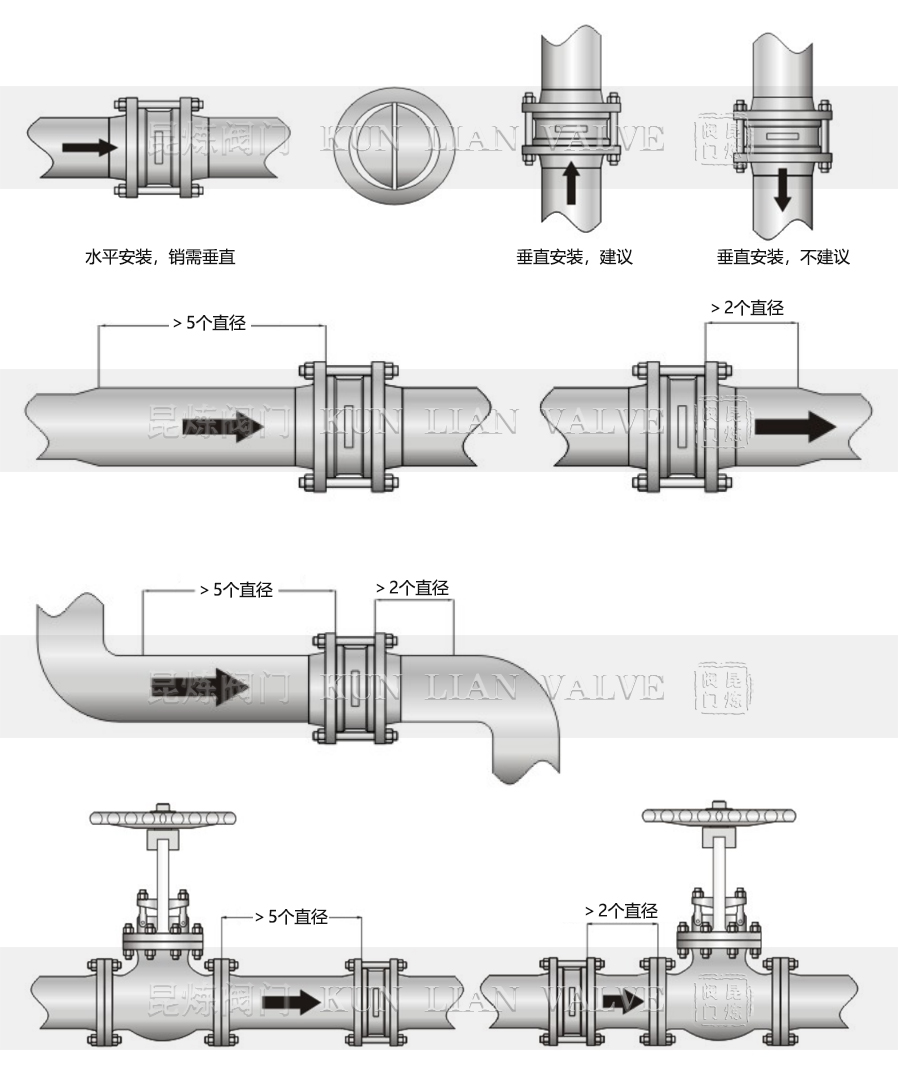

H76W-16P對夾雙瓣止回閥安裝示意圖

H76W-16P對夾雙瓣止回閥安裝示意圖- 上海昆煉閥門制造有限公司

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，對夾雙瓣止回閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們。

H76W-16P-對夾雙瓣止回閥訂貨注意事項

獲取H76W-16P-對夾雙瓣止回閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

H76W-16P-對夾雙瓣止回閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
