H76W-10K日標對夾雙瓣止回閥

<產品信息>
產品型號：H76W-10K
產品口徑：DN40-DN1500
壓力等級：10K～20K
產品材質：碳鋼、不銹鋼

18121388846
cnklfm@163.com
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供日標對夾雙瓣止回閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

H76W-10K日標對夾雙瓣止回閥介紹

H76W-10K日標對夾雙瓣止回閥是針對傳統使用的H44W旋啟式止回閥的具有體積較大，閥門關閉時水錘壓力較高，安裝尺寸大等問題。H76W-10K日標對夾雙瓣止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，動作靈敏、密封性能好，閥瓣行程短、整體結構簡單緊湊等特點。

H76W-10K日標對夾雙瓣止回閥組成

H76W-10K日標對夾雙瓣止回閥由閥體、閥瓣、閥桿及彈簧等零件組成。閥瓣為兩個半圓，且采用彈簧復位，密封面可為本體堆焊材料或襯橡膠，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可減少水錘現象。H76W-10K日標對夾雙瓣止回閥可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種流體介質。

H76W-10K日標對夾雙瓣止回閥應用范圍

H76W-10K日標對夾雙瓣止回閥適用于公稱壓力10K～20K、PN10～PN420、Class150～Class2500；公稱通徑DN40～DN1500、 NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業。

H76W-10K日標對夾雙瓣止回閥部件材質

閥體	鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
閥板	鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
密封圈	橡膠、不銹鋼、合金鋼
彈簧	60Si2Mn、3Cr13、17-7PH、INCONEL

H76W-10K日標對夾雙瓣止回閥結構特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；

2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；

3、閥瓣關閉快速，水錘壓力小；

4、水平管道或垂直管道均可使用，安裝方便；

5、流道通暢、流體阻力小；

6、動作靈敏、密封性能好；

7、閥瓣行程短、關閥沖擊力小；

8、整體結構、簡單緊湊、造型美觀；

9、使用時間長。

H76W-10K日標對夾雙瓣止回閥標準規范

設計制造標準：JB/T 8937、API594、API6D

結構長度標準：API594、API6D、DIN 3202、JB/T 8937、GB/T 12221-2005

連接法蘭標準：JB/T74~90、GB/T9112~9124、HG 20592~20635、SH 3406、ANSIB16.5、DIN 2543~2548、GB/T13402、API 605、ASME B 16.47、GB/T 9113

壓力溫度等級：ANSI B16.34、DIN 2401、GB/T 9124、HG 20604、HG 20625、SH 3406、JB/T74、GB/T 12224-2005

試驗檢驗標準：API 598、JB/T 9092、GB/T 13927-2008

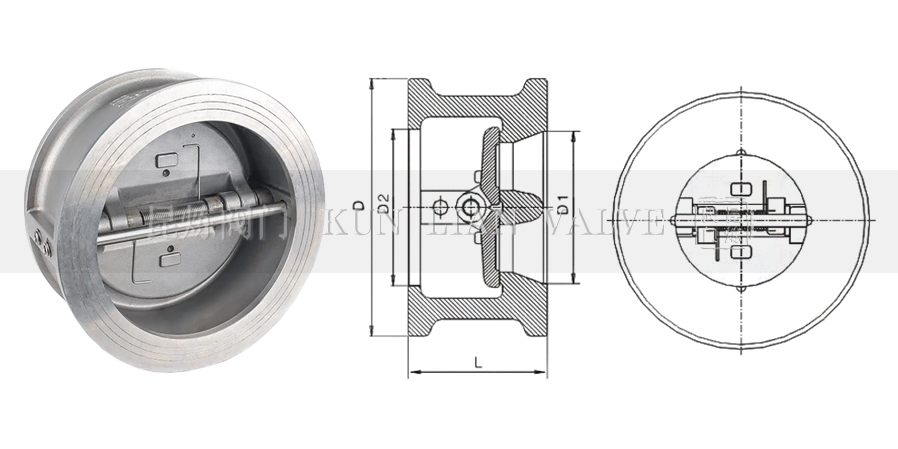

H76W-10K日標對夾雙瓣止回閥結構圖

H76W-10K日標對夾雙瓣止回閥結構圖- 上海昆煉閥門制造有限公司

H76W-10K日標對夾雙瓣止回閥尺寸

壓力等級	通徑DN	尺寸				管道法蘭（參考）
壓力等級	通徑DN	L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓孔直徑	螺栓直徑	螺栓長度
JIS 10K	40	60	88	40	42	105	4	19	M16	140
	50	60	103	51	55	120	4	19	M16	140
	65	67	123	65	68	140	4	19	M16	150
	80	73	133	80	82	150	8	19	M16	155
	100	73	158	102	108	175	8	19	M16	155
	125	86	189	127	130	210	8	23	M20	185
	150	98	219	152	165	240	8	23	M20	200
	200	127	269	203	219	290	12	23	M20	230
	250	146	332	254	270	355	12	25	M22	260
	300	181	377	305	320	400	16	25	M22	295
	350	184	422	337	350	445	16	25	M22	305
	400	191	484	387	400	510	16	27	M24	320
	450	203	539	438	438	565	20	27	M24	340
	500	219	594	495	495	620	20	27	M24	355
	600	222	698	595	595	730	24	33	M30	375
	700	305	808	685	685	840	24	33	M30	460
	750	305	868	735	735	900	24	33	M30	470
	800	305	918	780	780	950	28	33	M30	470
	900	368	1018	875	875	1050	28	33	M30	540
	1000	432	1122	975	975	1160	28	39	M36	620
	1200	524	1344	1165	1165	1380	32	39	M36	720
	1350	568	1495	1320	1320	1540	36	45	M42	790
	1500	629	1655	1460	1460	1700	40	45	M42	860

壓力等級	通徑DN	尺寸				管道法蘭（參考）
壓力等級	通徑DN	L	D	D1	D2	螺栓圓直徑	螺栓孔數量	螺栓孔直徑	螺栓直徑	螺栓長度
JIS 20K	40	60	88	40	42	105	4	19	M16	145
	50	60	103	51	55	125	8	19	M16	145
	65	67	123	65	68	140	8	19	M16	155
	80	73	139	80	82	160	8	23	M20	175
	100	73	164	102	108	185	8	23	M20	180
	125	86	202	127	130	225	8	25	M22	200
	150	98	237	152	165	260	12	25	M22	220
	200	127	282	203	219	305	12	25	M22	255
	250	146	355	254	270	380	12	27	M24	290
	300	181	405	305	320	430	16	27	M24	330
	350	222	449	337	350	480	16	33	M30*3	390
	400	232	509	387	400	540	16	33	M30*3	415
	450	264	574	438	438	605	20	33	M30*3	450
	500	292	629	495	495	660	20	33	M30*3	480
	600	318	733	595	595	770	24	39	M36*3	530
	700	368	853	685	685	900	24	48	M45*3	620
	750	368	916	735	735	970	24	56	M52*3	640
	800	368	976	780	780	1030	24	56	M52*3	650
	900	483	1085	875	875	1140	28	56	M52*3	780

H76W-10K日標對夾雙瓣止回閥安裝建議

1、日標對夾雙瓣止回閥不是切斷閥，并不能強制性密封，因此不能作為切斷閥使用；

2、在日標對夾雙瓣止回閥的進出口應安裝有切斷閥，方便檢修、維護、更換作業；

3、為了延長日標對夾雙瓣止回閥的使用，應將其安裝在離湍流源較遠的地方，以確保閥門處于穩定的流量中；

4、水平安裝時，應確保日標對夾雙瓣止回閥的銷垂直，不建議傾斜管道安裝；

5、垂直安裝時，建議流向為自下而上安裝日標對夾雙瓣止回閥，流向為自上而下時則不建議安裝，可在水平管道進行安裝；

6、日標對夾雙瓣止回閥應安裝在異徑管、膨脹管或彎管下游至少5個直徑處，以確保閥門處的流量得到充分發展，并將湍流降低；應安裝在彎管異徑管上游至少2個直徑處，以避免堵塞流量，這將導致閥門僅部分打開；當安裝在節流閥附近時，止回閥應安裝在節流閥門下游至少5個直徑處，或上游至少2個直徑處。

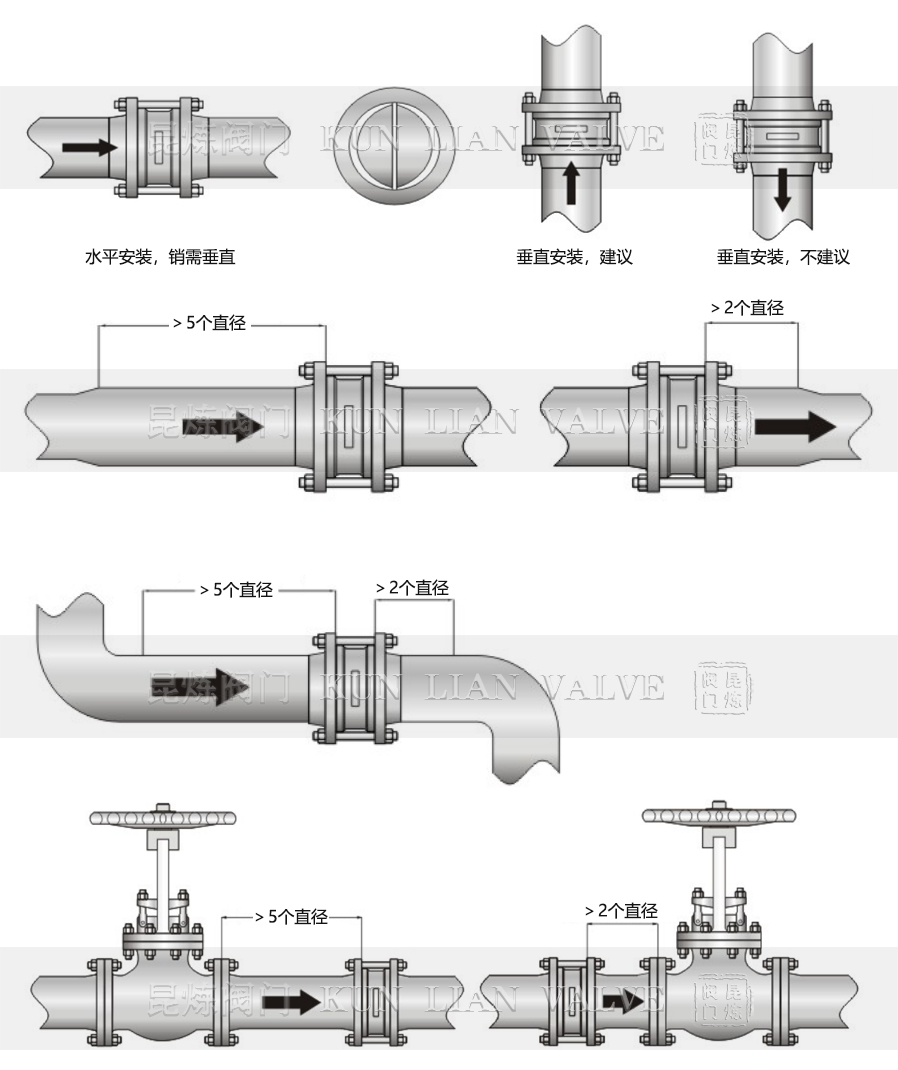

H76W-10K日標對夾雙瓣止回閥安裝示意圖

H76W-10K日標對夾雙瓣止回閥安裝示意圖- 上海昆煉閥門制造有限公司

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，日標對夾雙瓣止回閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們。

H76W-10K-日標對夾雙瓣止回閥訂貨注意事項

獲取H76W-10K-日標對夾雙瓣止回閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

H76W-10K-日標對夾雙瓣止回閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
我們以質量為基礎，為經濟發展帶來放心的產品

服務宗旨：用心、準確、周到。

服務目標：服務質量使客戶滿意。

服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，如需現場解決的，本地區6-12小時內予以答復或派員處理，外地24-48小時內予以答復或派員處理，并做到問題不解決服務人員不撤離。

服務原則：H76W-10K-日標對夾雙瓣止回閥保修期為十二個月，在保修期內一律實行：保質、保量、保修等。
