PZ941TC電動排渣陶瓷閘閥

PZ941TC電動排渣陶瓷閘閥介紹

PZ941TC電動排渣陶瓷閘閥通過控制柜、遠程操控，產品主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，面對高磨損、強腐蝕、高溫、高壓等特殊工況，電動排渣陶瓷閘閥能滿足高磨損、強腐蝕的使用環境。

介紹 Introduce

結構特點

電動排渣陶瓷閘閥與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度高，本閥具有較高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。

適用物料

電動排渣陶瓷閘閥適用于高硬度的顆粒或有軟顆粒但又有腐蝕性介質。工作介質為渣水比>1：5、顆粒≤5mm的水力輸煤、水力排渣除灰渣、泥漿輸送管道上作啟閉之用。

參數性能 Parameter Performance

應用范圍

• 使用公稱壓力（1.0、1.6、2.5、4.0）MPa
• 適應溫度≤200℃
• 電動執行器：開關型、調節型、防爆型、防水型
• 電壓：AC220V、380V
• 與介質接觸的部分均為結構陶瓷材料
• 具有耐磨損、耐腐蝕、耐沖蝕性能
• 隔熱性好、熱膨脹小
• 本閥料口全流通無阻擋物，有吹堵裝置，啟動負荷小卡灰及結灰現象少
• 采有增韌結構陶瓷密封，機械強度高耐磨性能好使用壽命延長
• 結構緊湊可任意角度安裝

零件明細 Parts Details

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	7	填料	柔性石墨
2	主閥體	WCB	8	填料壓蓋	2Cr13
3	閥座	工程陶瓷	9	閥桿	1Cr13
4	閥板	WCB+陶瓷	10	閥桿螺母	青銅
5	螺母	25	11	手輪	350-10
6	雙頭螺栓	35CrMoVA

產品規范 Standard

標準

• 設計與制造：廠標
• 結構長度：GB/T 12221
• 法蘭尺寸：GB/T 9113.1
• 檢驗與試驗：GB/T 9092
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T 12230
• 標志：GB/T 12220

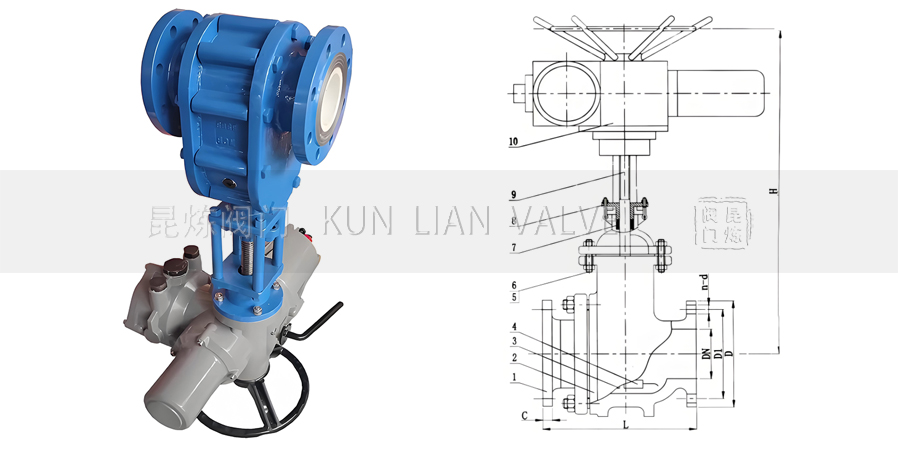

結構圖 Structural Diagram

外形尺寸 External Dimensions

1.0Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.0	250	165	125	20	335	4-φ18
80		280	200	160	20	510	8-φ18
100		300	220	180	22	685	8-φ18
150		350	285	240	24	790	8-φ22
200		400	340	295	24	885	8-φ22
250		450	395	350	26	1015	12-φ22
300		500	445	400	26	1190	16-φ26
350		550	505	460	26	1350	16-φ26
400		600	565	515	26	1460	16-φ26

1.6Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.6	250	165	125	20	335	4-φ18
80		280	200	160	20	510	8-φ18
100		300	220	180	22	685	8-φ18
150		350	285	240	24	790	8-φ22
200		400	340	295	24	885	12-φ22
250		450	405	355	26	1015	12-φ26
300		500	460	410	28	1190	12-φ26
350		550	520	470	30	1350	16-φ26
400		600	580	525	32	1460	16-φ30

2.5Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	2.5	250	165	125	20	345	4-φ18
80		280	200	160	24	520	8-φ18
100		300	235	190	24	695	8-φ22
150		350	300	250	28	810	8-φ26
200		400	360	310	30	955	12-φ26
250		450	425	370	32	1100	12-φ30
300		500	485	430	34	1240	16-φ30
350		550	555	490	38	1410	16-φ33

4.0Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	4.0	250	165	125	20	355	4-φ18
80		310	200	160	24	540	8-φ18
100		335	235	190	24	720	8-φ22
150		450	300	250	28	820	8-φ26
200		550	375	320	34	965	12-φ30
250		650	450	385	38	1050	12-φ33
300		750	515	450	42	1200	16-φ33

獲取PZ941TC-電動排渣陶瓷閘閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

PZ941TC-電動排渣陶瓷閘閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
