單閘板陶瓷閥 | 陶瓷閘閥優化 | 耐腐蝕材料

一、陶瓷閘閥工作原理與結構特性

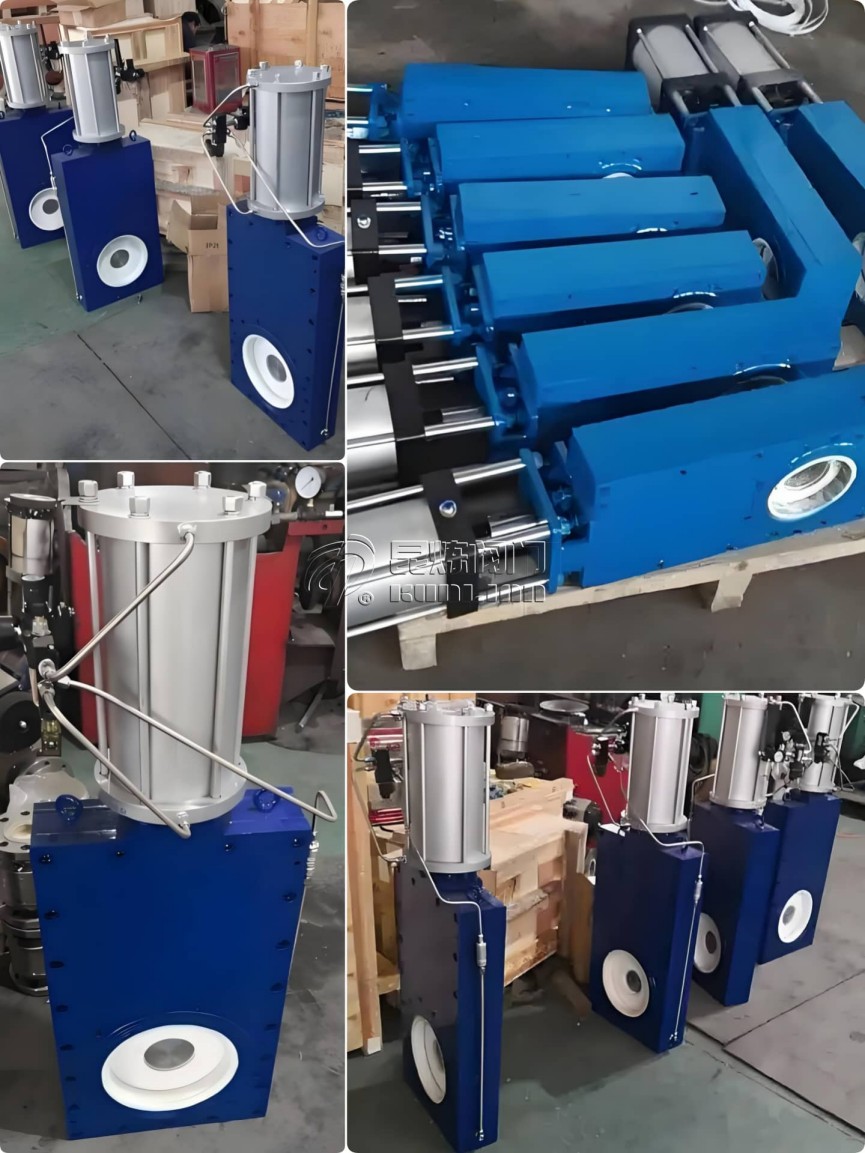

單閘板陶瓷閘閥采用垂直升降式閘板結構，通過閥桿帶動陶瓷閘板作垂直于流體方向的直線運動實現啟閉。

工作原理：

• 全開狀態：閘板完全提升至閥腔上部，形成無障礙直通流道
• 全閉狀態：閘板下壓與閥座形成面密封，阻斷介質流動
• 過渡狀態：閘板與閥座間形成節流通道（不建議長期處于該狀態）

結構：

• 浮動閥座設計：采用O形密封圈和預緊力結構，使閥門實現閘板密封
• 自清潔功能：閥座圈在每次啟閉時自動清潔閘板兩側
• 底部卸渣結構：配置可拆卸盲板防止灰渣沉積影響關閉到位

二、性能指標

2. 流體阻力特性

三、耐腐蝕材料體系

1. 陶瓷材料選擇

四、密封技術

1. 密封系統

• 主密封：陶瓷-陶瓷硬密封（ANSI VI級）
• 輔助密封：活性石墨填料+彈性閥座預緊結構

2. 自動泄壓設計

當閥腔壓力異常升高時：

1. 浮動閥座后移形成泄壓通道
2. 壓力平衡后自動復位
3. 避免高壓差啟閉造成的密封面損傷

五、工業應用解決方案

1. 工況適配

六、市場發展趨勢

1. 技術升級方向

• 智能監測：集成磨損傳感器+壽命預測算法
• 復合材質：石墨烯增強陶瓷
• 綠色制造：低溫燒結工藝

2. 應用領域擴展

• 新能源：鋰電材料生產線
• 環保：危廢處理系統
• 半導體：介質輸送
