PZ273TC電液動對夾陶瓷閘閥

PZ273TC電液動對夾陶瓷閘閥介紹

介紹 Introduce

概述

PZ273TC電液動對夾陶瓷閘閥密封面為陶瓷圈，亦稱陶瓷平行雙閘板閘閥、干灰閥，其適用含硬質顆粒物的流體工況，閘板開關方向與管路垂直。通過設置在閥蓋內側的陶瓷軌道條以及設置在三通閥芯內的助力彈簧，能夠使左、右閘板緊貼在陶瓷軌道條上運動時，不產生泄漏，從而保證閥體的正常運行。

作用

電液動對夾陶瓷閘閥主要用于干粉物料的進、放料及輸送管道上，作截止和接通流體使用，做倉泵出料閥、排堵閥，也可用作管路切換閥和灰庫卸灰閥，具有密封性能好、啟動負荷小、卡灰及積灰現象少、耐磨性好、使用壽命長的特點。

結構特點 Structural Characteristics

• 1、閥板、閥座均采用增韌工程陶瓷制造，耐沖刷、耐磨損性能好；
• 2、兩閘板之間設置有彈簧，以彈簧雙向柔性預緊壓力來實現自緊式密封，具有低壓雙向密封，啟閉過程無卡塞及積灰現象的性能；
• 3、閥門啟閉過程中，閥板子旋轉與閥座均勻磨合，密封性能持久耐用；
• 4、處于干粉介質中的密封面在頻繁啟閉過程中磨損均勻，關閉密封性能好，使用壽命長；
• 5、閥體對通道采用偏心設計，在閥板開啟排泄物料時會產生物料渦流，物料渦流會清掃閥體內腔的卡塞物料，另設計有吹灰口，以便于通過外接氣源來輔助清除閥門內的積灰及檢修閥門的使用；
• 6、只做全開/全關（不能做調節/節流）；
• 7、適用纖維紙漿、顆粒污水、煤漿、干灰、渣水混合物。

應用范圍 Application Scope

行業運用

• 1、電廠除灰—干除灰系統；
• 2、選礦廠—干礦粉狀物料的選擇、輸送；
• 3、水泥行業—干粉料輸送、放料；
• 4、面粉廠—面粉輸送管道。
• 5、其它粉末或微小固體顆粒等高磨損介質的輸送。

零件明細 Parts Details

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	7	閥桿	Q235+鍍鉻
2	閥板	304+工程陶瓷	8	支柱	Q235
3	閥座	35	9	墊圈	10
4	調節螺釘	工程陶瓷	10	螺母	25
5	填料	PTFE	11	驅動裝置	組合件
6	填料壓蓋	WCB	12

應用規范 Application Specifications

標準

• 設計與制造：JB/T 8691
• 結構長度：GB/T15188.2
• 法蘭尺寸：GB/T9113.1
• 檢驗與試驗：JB/T8691
• 材料：碳鋼 GB/T12229、不銹鋼 GB/T12230
• 標志：GB/T12220

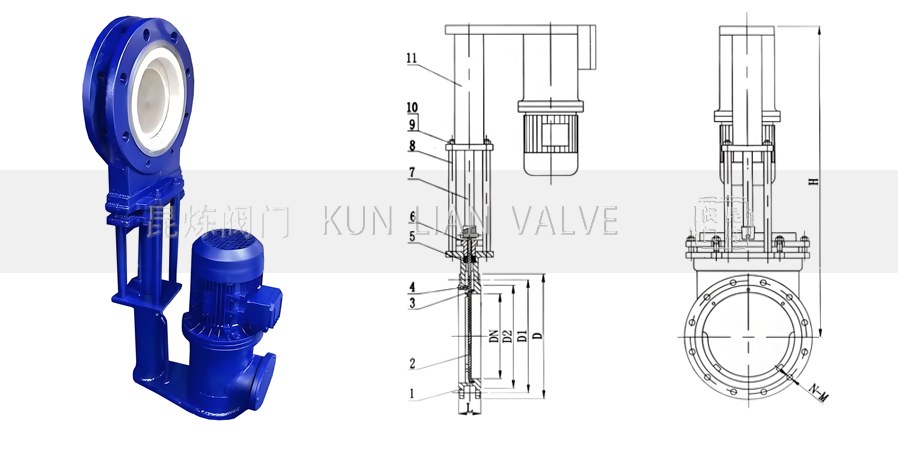

結構圖 Structural Diagram

主要外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	H	N-M
50	1.0	43	165	125	99	680	4-M16
65		46	185	145	118	710	4-M16
80		46	200	160	132	750	8-M16
100		52	220	180	156	755	8-M16
125		56	250	210	184	790	8-M16
150		56	285	240	211	865	8-M20
200		60	340	295	265	940	8-M20
250		68	395	350	319	1030	12-M20
300		78	445	400	370	1180	12-M20
350		78	505	460	429	1285	16-M20
400		102	565	515	480	1390	16-M24
450		114	615	565	530	1450	20-M24
500		127	670	620	582	1520	20-M24
600		154	780	725	682	1590	20-M27

獲取PZ273TC-電液動對夾陶瓷閘閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

PZ273TC-電液動對夾陶瓷閘閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
