氣動單閘板閘閥 | 不銹鋼閘閥 | 陶瓷密封材料

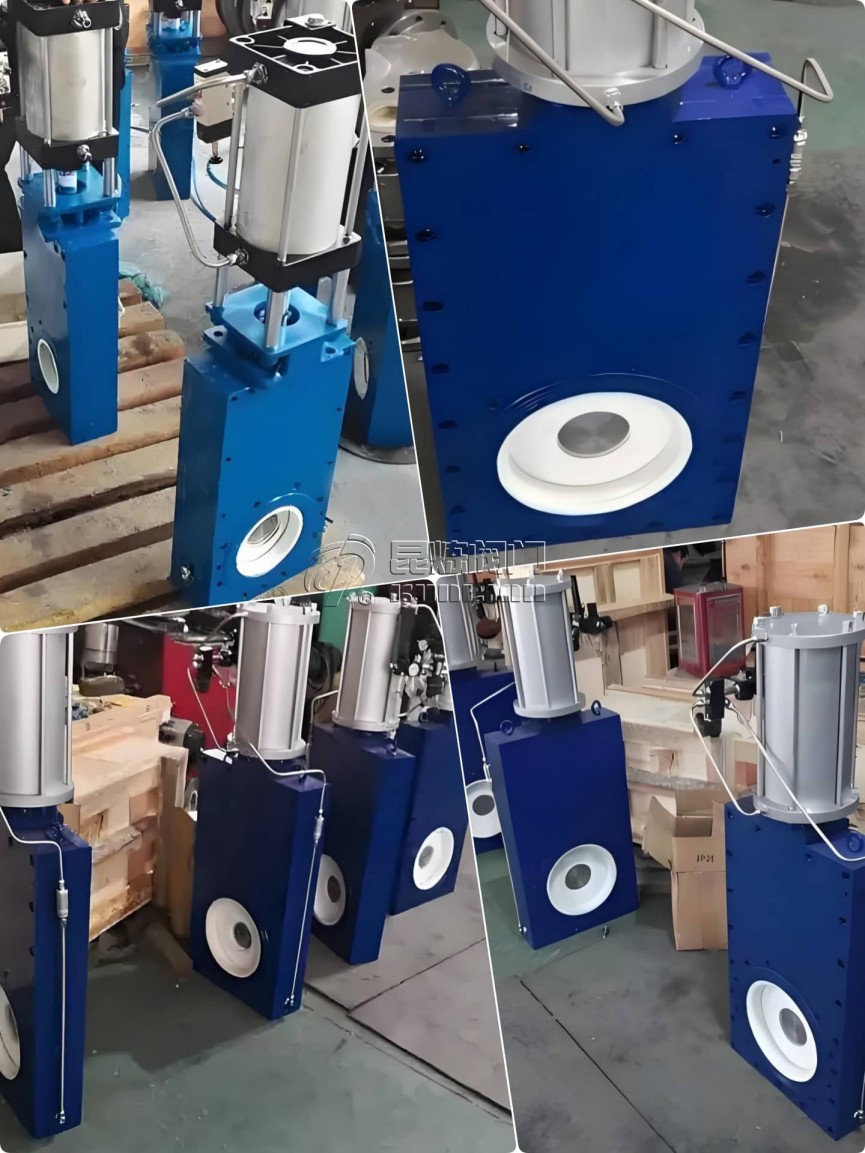

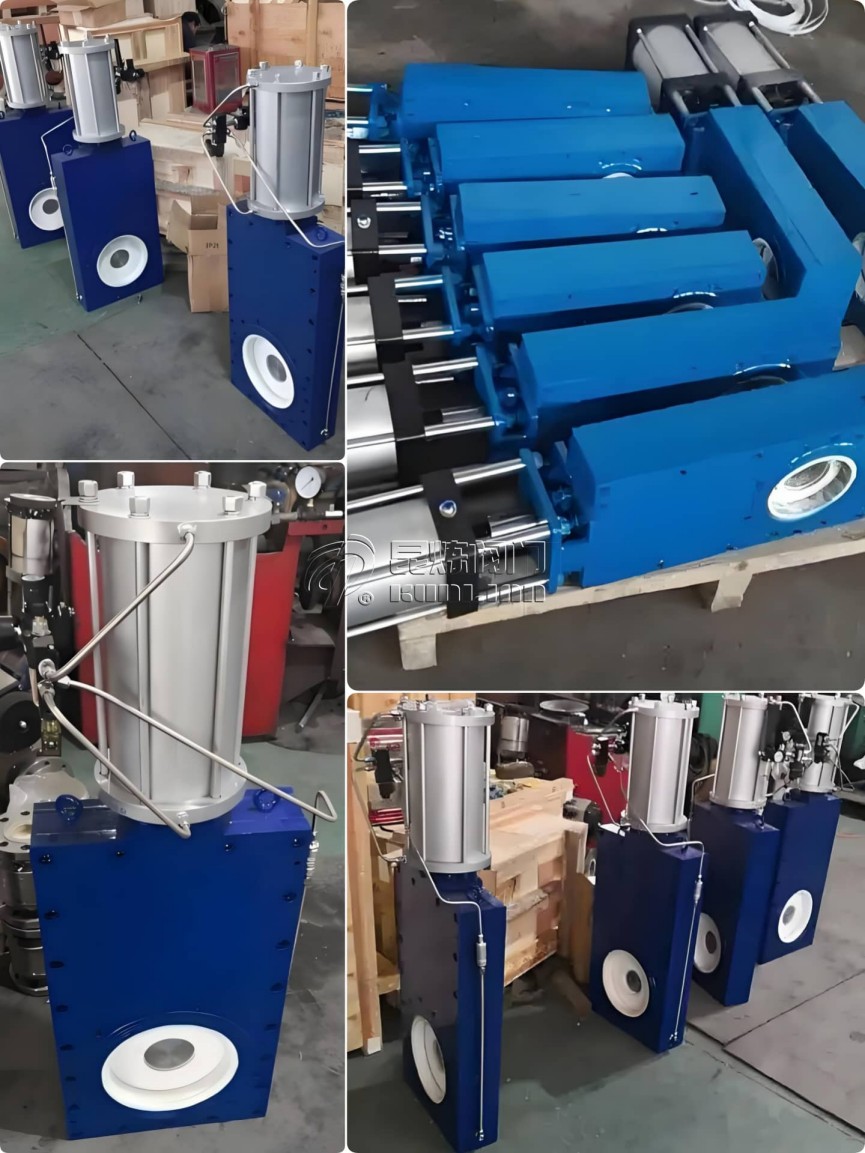

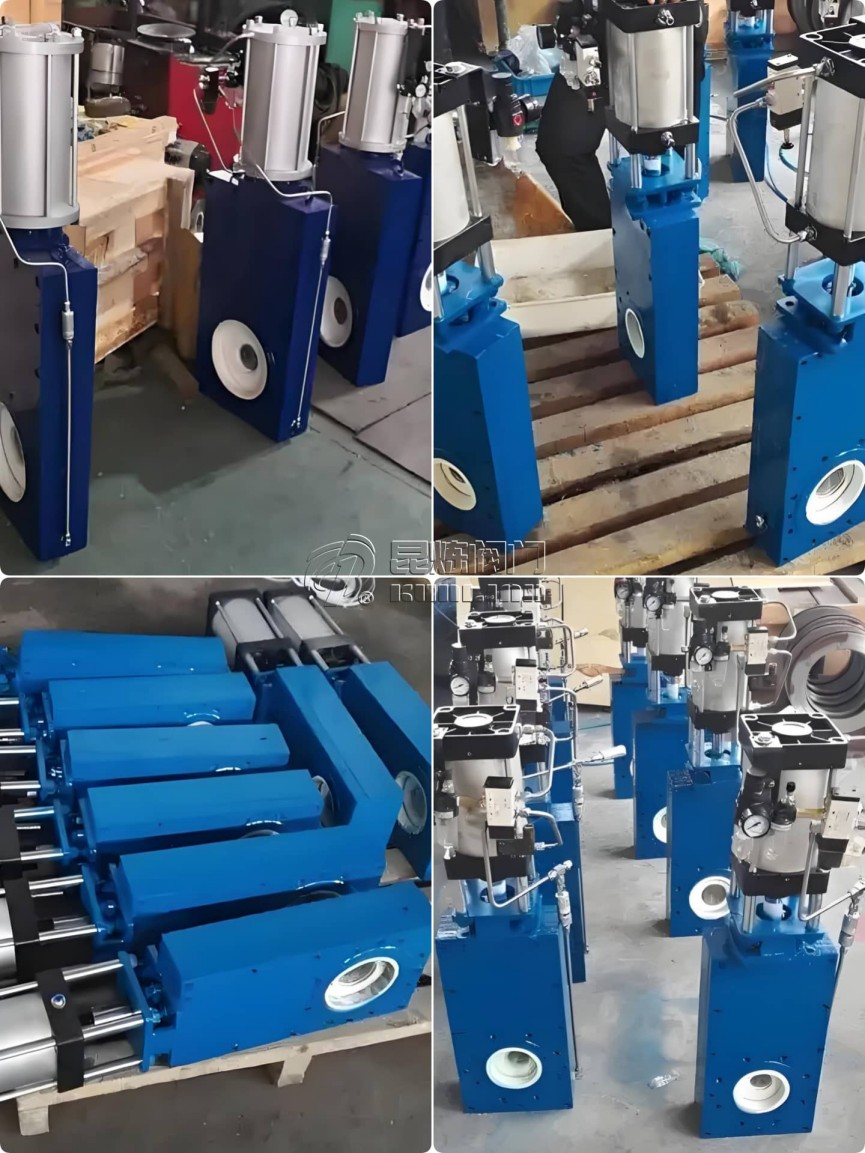

一、結構與工作原理

氣動單閘板閘閥由氣動執行機構和閘閥本體組成，采用壓縮空氣驅動閘板垂直運動實現流體控制。其主要部件包括：

• 楔形閘板：整體鑄造結構，密封面角度通常為50°，適用于中低壓工況
• 氣動執行器：分為單作用（彈簧復位）和雙作用（雙向氣控）兩種驅動形式
• 閥桿系統：2CR13不銹鋼材質，硬度≥HRC35，配備鑄鋁青銅螺母

工作原理：壓縮空氣推動活塞產生直線運動，通過閥桿帶動閘板升降。全開時流道暢通，壓力損失小；關閉時楔形閘板與閥座形成面密封。

二、關鍵性能參數

三、材質選型指南

1. 閥體材質：

• 鑄鐵（HT250）：適用于常溫清水介質
• 304不銹鋼：弱腐蝕性介質（pH 4-10）
• 316L不銹鋼：含Cl-＞50ppm的腐蝕環境

2. 密封材料：

• 丁腈橡膠：-30~120℃常規介質
• 氟橡膠：-20~200℃油品/化學品
• 陶瓷復合：耐磨顆粒介質（硬度≥HRA88）

四、工業自動化集成

1. 控制方式：

• 二位五通電磁閥：基礎開關控制
• 智能定位器：4-20mA信號調節開度
• PROFIBUS-DP總線：集成DCS系統

2. 安裝要點：

• 水平安裝時閥桿朝上
• 進出口直管段≥5倍管徑
• 氣源需配置三聯件（過濾器/減壓閥/油霧器）

五、故障處理

問題1：關閉不嚴

檢查項：①密封面磨損（＞0.5mm需研磨） ②氣源壓力＜0.4MPa ③閘板導向槽積渣

問題2：動作遲緩

解決方案：①提高氣源壓力至0.6MPa ②清洗電磁閥節流孔 ③更換硬化閥桿套

問題3：外泄漏

處理步驟：①緊固填料壓蓋 ②補充石墨填料 ③更換閥桿密封圈

六、行業應用案例

• 電力行業：電廠除灰系統采用陶瓷密封單閘板閥長時間連續運行，減少更換密封件次數
• 化工領域：316L材質閥門在20%鹽酸管路中使用壽命長
• 食品加工：使用衛生級304閥門應對工況
